一、水（地）源熱泵機組概述

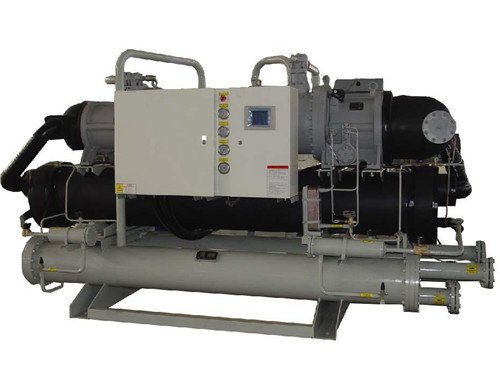

• 1、瀚信德水源熱泵螺桿機組，地源熱泵機組是一種利用地下水或地熱作為冷熱源來制取冷水和熱水的機組。
• 2、由于地下水溫度相對穩定，冬暖夏涼，在冬季，機組將地下水中的熱量提取出來，制取熱水，供建筑物空調采暖及其他用途。
• 3、在夏季，機組將室內的熱量提取出來，釋放到地下水中，達到夏季空調制冷的目的。
• 4、瀚信德水源熱泵螺桿熱水機組允許利用的冷熱源不限于地下水，也可以使用溫度合適的地表水、土壤、生活廢水、工業廢水及各種余熱排水。

1、高效節能、一機多用

• 1.1機組既能制取冷熱水，供辦公樓宇、醫院、商場等舒適性空調場所制冷采暖用，也可提供50℃以上的熱水，滿足建筑物生活用熱水的需要。
• 1.2、水源熱泵機組，地源熱泵機組環保節能。
• 1.3、 機組供熱進不需要鍋爐，避免了鍋爐燃燒過程中產生的排煙污染；
• 1.4、機組制冷時不需要冷卻塔，避免了冷卻塔的噪音污染以及霉菌滋生；
• 1.5、采用大溫差水流量設計，節約 地下水用量，同時節省水泵能耗。
• 1.6、相比環境空氣，地下水源的溫度隨季節變化小，采用地下水源作為機組的冷熱源，夏季制冷時，能降低機組冷凝溫度；
• 1.7、冬季供熱 時，能提高機組蒸發溫度，從而有效提高機組的能效比；
• 1.8機組供熱時，提供1KW電能，能得到4KW以上的熱能，能源利用效率是電采暖方式的4倍。

1、精確的流量控制

• 1.1、水（地）源熱泵螺桿機組采用電子膨脹閥和優化控制邏輯，根據運行工況的不同，自動計算最佳控制目標值，利用電子膨脹閥靈敏快速的調節特性精確的進行流量調節，任何時候都能保證機組的運行效率最佳。

2、寬廣的應用范圍

• 2.1、水（地）源熱泵螺桿機組由于采用了電子控制的節流調節機構，具有全范圍調節和反應迅速的特點，能有效適應機組寬范圍的工況變化。
• 2.2、同進采用先進的模糊控制算法，使機組的運行工況逐步貼近應用極限，最大限度的擴展了機組的適用范圍，機組適用的水源溫度范圍為8～35℃，機組最高出水溫度可達55℃。

3、獨有多系統負荷分配特性

• 3.1、水（地）源熱泵螺桿機組在空調制冷系統的實際運行中，當壓縮機處于某一部分負荷時，整機能效比最高。
• 3.2、而大多數的實際使用中，空調負荷均小于機組的總?cè)萘浚虼嗽诙鄼C頭機組中，有效 的分配制冷負荷，使得機組的各壓縮機一直運行在最佳效率點，對于用戶是非常有意義的。
• 3.3、瀚信德系列螺桿式水地源熱泵機組利用負荷綜合調度算法，使得負荷在各壓 縮機間均衡分配，避免了一般多機頭系統中，卸載時，有的壓縮機低負荷運行，有的還在滿負荷運行的情況，較大的提升了部分負荷能效比。

1、專用于熱泵設計的壓縮機

• 1.1、由于機組要求既能制冷又能制熱，采用了專用于熱泵設計的壓縮機，從基本配置和系統熱力循環的壓縮過程均進行了專門的設計，使得機組在制冷和制熱工況下均能可靠運轉，同時保證了壓縮機的高效率。

2、可靠的回油設計

• 2.1、為了充分保證回油可靠，專門采用了高效于式殼管蒸發器，制冷劑在換熱管內流動，由于潤滑油會混合在制冷劑中，隨著制冷劑在換熱管內的流動，混合在制冷劑中 的潤滑油會隨著制冷劑完全被帶入壓縮機，徹底避免了蒸發器積油，使得回油非?？煽?；同時換熱管內壁附著少量的潤滑油，能優化換熱條件，提高了換熱效率。

3、嚴格實驗檢測

• 3.1每臺機組均經過嚴格的實驗測試，在滿足GB/T19409-2003《水源熱泵機組》測試要求的基礎上，增加各種惡劣工況的測試如：超高溫制熱運行、低水溫頻繁啟動運行等多項嚴格試驗，確保出廠的每臺機組有極高的可靠性。

4、多重保護

• 4.1、機組安全設置多重保護，機組高壓設置高壓卸載、高壓保護停機、安全閥泄壓三級保護，確保機組在安全壓力范圍運行；
• 4.2、壓縮機供油設置油壓差、油位開關雙重保 護，保證壓縮機始終在供油充足的條件下運轉；同時，機組設置有缺相保護、低壓保護、過載保護、排氣溫度保護等三十多項保護，確保機組安全運行。

1、多壓縮機均衡運轉

• 1.1、機組控制系統內置智能均衡程序，能自動均衡各壓縮機的運行時間和啟停次數，使各壓縮機實現等磨損運行，從而提高了整機的運行壽命。

2、無人值守機房

• 2.1、機組控制系統內置水泵連鎖功能，機組啟停運轉時，能自動控制循環水泵、潛水泵的啟停運轉，不需人為操作水泵啟停。
• 2.2、同時，可按星期對機組運轉時間進行預設 定，機組每天按設定開機時間自行投入運轉，到達停機設定的時間時，機組自動停機；
• 2.3、配合機組自身的運轉調節和保護功能，可以實現無人值守機房，滿足現代化的 樓宇控制的需要。

3、遠程監控系統

• 3.1、圖形動態方式顯式運行數據，界面友好、直觀，可遠程對機組的運行數據進行存儲、打印和在線處理，多機遠程控制可同時控制8臺機組主機。
• 3.2可通過INTERNET網將主機嵌入樓宇智能大廈BSA系統，可接入樓宇自動化管理系統。

4、機組群控系統

• 4.1、機組可以提供強大的群控系統，可以對多臺主機、電動水閥、循環不泵、潛水水泵以及冷凍水主管供/回水溫度，冷卻水主管供/回水溫度、累積主機運行時間、 膨脹水箱液位、壓差旁通閥等進行智能控制。
• 4.2、根據端設備負荷的變化自動控制水泵、主機的啟停和運行臺數，并盡可能讓整個機房系統運行在高效節能狀態。
• 4.3、并且?guī)?nbsp;有智能化控制的系統接口，可與國際名牌廠家BAS智能化系統通訊（具RS485接口）

• 5.1、大屏幕的全中文液晶顯示觸摸屏人機交流界面更人性化，采用文字、圖像和曲線等多種顯示方式，多角度記錄和顯示機組的運行狀態、各傳感器狀態、各閥門狀態以及運行參數，可以實現對機組的全面監控。

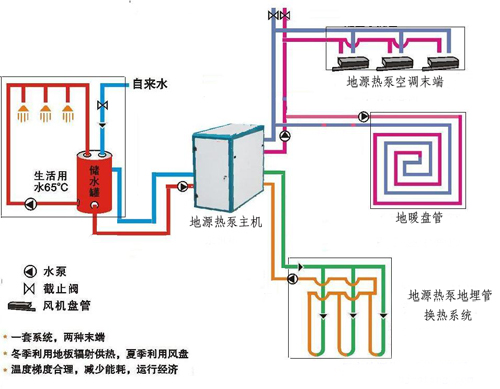

                                   地源熱泵工作原理圖

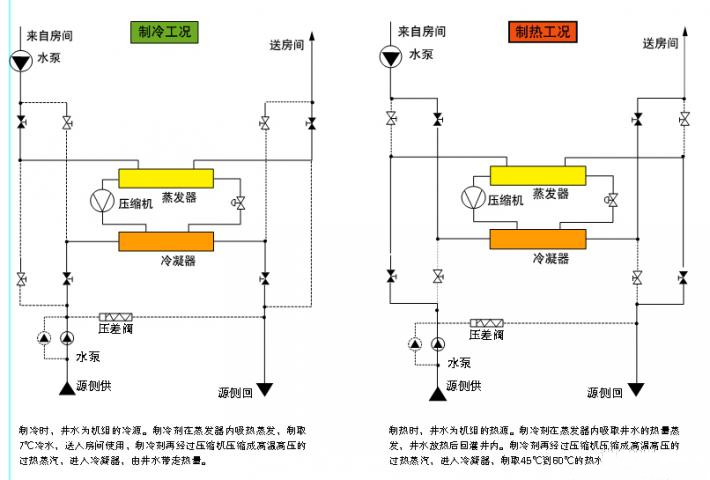

                                水源熱泵工作原理圖
